| 产品特性：镀锌防腐 | 产地：河北 | 品牌：贝尔克 |
| 型号：Q235 | 应用场所：桥梁涵洞 | 规格：拼装整装 |
| 直径：0.5-8m | 壁厚：3-8mm | 用途：排水 |
| 是否跨境货源：否 |
金属波纹涵管设计步骤
一、结构分析：
（1）本图假定波纹管和土体均为弹性体。
（2）不考虑涵洞顶土柱和周围填土间的摩擦力，采用角度分布法计算，半***弹性体理论核算。
（3）土重：按土柱重理论计算，内摩擦角φ=30°，土容量18KN/ m3.
二、构造处理：
（1）波纹为圆形整体管，采用整管节拼装、法兰螺栓连接。
（2）金属波纹涵管加工后须采用热镀锌等防腐处理。采用镀锌钢板加工的，在加工后必须进行二次处理。
（3）整体管连接法兰采用角钢、钢板制作，波纹板焊接采用对焊接头。紧固件采用国标中的标准紧固件，其强度和规格应满足力学要求，且不低于管材强度要求。垫片与紧固件相配。螺栓与螺母均采用热浸镀锌处理。
（4）管壁及配套附件均经过热浸镀锌处理，其镀锌层的平均厚度大于84um.涵管运至施工现场后，工地现场涂刷两边沥青。
（5）密封材料采用耐久性能较好的橡胶密封圈或方形石棉盘根密封条。
金属波纹涵管接替钢筋水泥施行涵洞动工，不管从动工周期、动工造价、环保意义等方面都有其不可以比拟的优良性，且用金属波纹涵管施行涵洞动工，可大大增长道路桥式起重机的舒程度适当与安全性，防止道路中涵洞的“错台跳车”显露原形，有帮助于解决西北及我国阴冷地区霜冻害对砼管涵结构的毁伤问题。
产品：波纹涵管
品牌：贝尔克
类型：整装，拼装
材质：Q235-Q345
用途：公路涵洞排水
产地：河北衡水

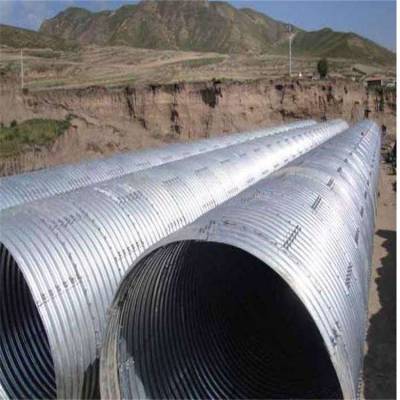

金属波纹涵管也叫波纹管涵或钢制波纹涵管，是指铺埋在公路，铁路下面的涵洞用螺纹波纹管，它是由波形金属板卷制成或用半圆波形钢片拼制成的圆形波纹管，广泛应用于公路，铁路，小桥，通道，挡土墙以及各种矿场，巷道挡墙支护等工程中的涵洞（管）。
金属波纹管及翅片式波纹管在柴油机冷却器中的应用，在汽柴油引擎发动机 冷却器壳体内或冷却芯子的两管板间安装1-1000根带有间断性凸凹状金属波纹管，认为合适而使用扩管法、烧焊法等办法将其固定在一端管板上，使冷却媒介的流 动状况发生变更，达到增长导热系数，增加导热速率。该创造构思希奇、工 艺实用、成本低价、性能靠得住、导热速***、不结水垢、生存的年限长、热应力小。 但运用过程中应注意以下几点：
1、压力：依据金属波纹管软管实职压力，再查问波纹管的公称通 径与压力计，表决是否运用不锈钢网套类型的。
2、尺寸：金属波纹管软管公称通径，选用接头型式(主要有法兰连接、 螺丝扣连署、迅速接头连署)及的尺寸，金属波纹管软管长度。
3、状况：押金属波纹管软管运用时的状况，参考金属软管的准确运用 与安装办法与软管在沉降偿还时的佳长度，软管各种运动状况的长度计算 及软管的小屈曲回数和小屈曲半径等因素，参变量准确选取软管长度，并 准确安装。
4、温度：金属波纹管软管内媒介的办公温度及范围，金属波纹管软管 办公时的背景温度。高温时，须押金属波纹管高温下的办公压力温度修正系数，确认温度修正后的压力，以确认选用准确的压力等级。
5、媒介：金属波纹管软管中所输送的媒介的化学属性，押金属波纹管 软管材质耐腐蚀性能参变量表，表决软管各零件的材质。
